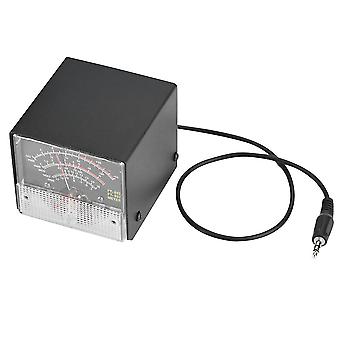

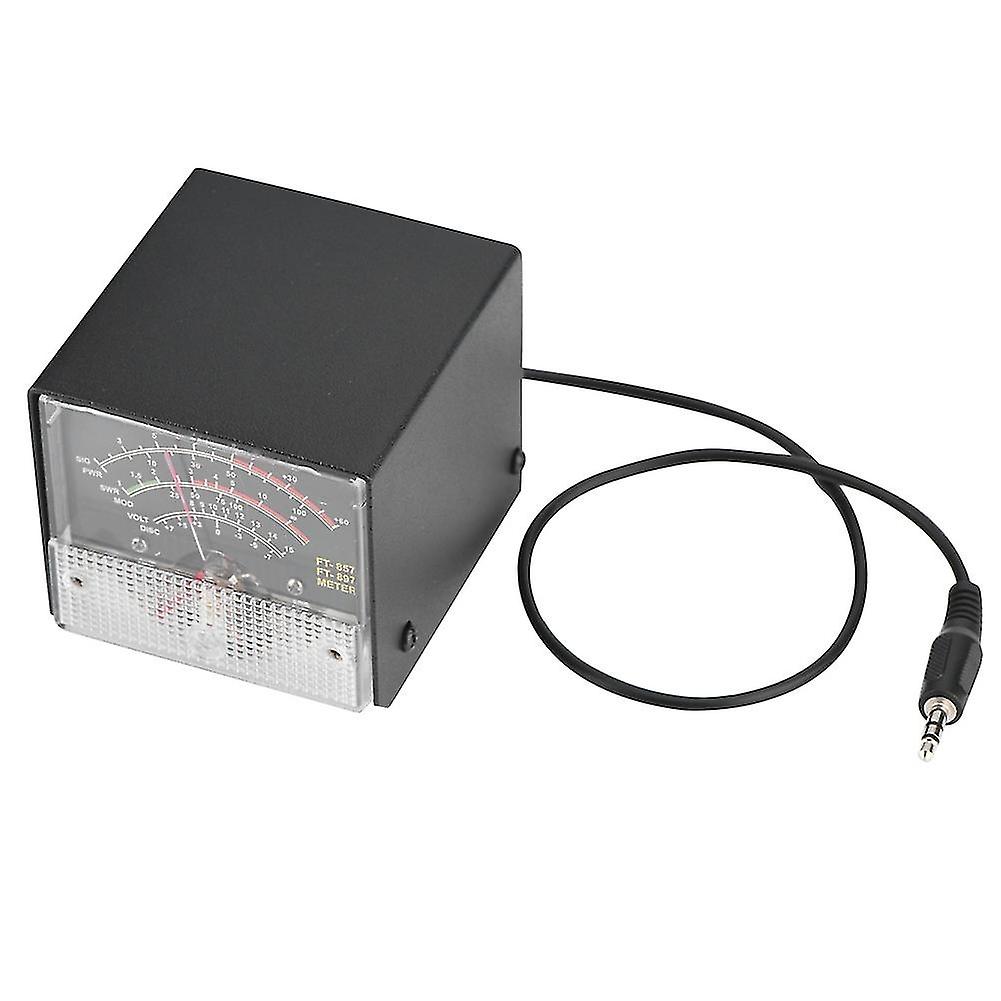

Dieses externe Multifunktions-Erweiterungsmessgerät kann nur für Yaesu FT-857D und FT-897 verwendet werden. Mit seiner hohen Qualität und Superstabilität kann Ihr Yaesu FT-857 für FT-897 effektiv erkannt und verstanden und Ihre Arbeitseffizienz verbessert werden. Eigenschaften: Hohe Leistung und Superstabilität. Nur für Yaesu FT-857D und für FT-897 angewendet werden. Zeigt deutlich die automatische Pegelregelungsspannung, den Modulationspegel, das Stehwellenverhältnis und die Versorgungsspannung an. Hohe Qualität und hervorragende Haltbarkeit. Einfach zu bedienen. Spezifikationen: Gewicht: 300g Größe: 6,7 * 7 * 6 cm <br><br > Leitungslänge: 37 cm Farbe: Schwarz Paketliste: 1 * Externe S-Meter-Anzeigeanzeigen für Yaesu FT-857 / FT-897 FT-857D und FT-897D Einstellmethode: Anzeigeeinstellungen empfangen 1. Drücken Sie die Taste (FUNC), um das Setup-Menü aufzurufen, aktivieren Sie das erweiterte Menü. 2. Drehen (SELECT), um den Setup-Menüpunkt No-061(MTR ARX SEL). 3 aufzurufen. Drehen (DIAL), um eine externe Instrumentenanzeige auszuwählen: -SIG: Anzeige der Eingangssignalstärke -CTR: Discriminator Center Meter -VLT: Batteriespannung -N / A: blank -FS: Schnalle im Instrument 1mA Vollausgangssignal Kalibrierungsstandard externe Instrumente -OFF: Schalten Sie das Messgerät aus. 4. Drücken Sie die Taste (FUNC), um die Einstellungen zu speichern und das Setup-Menü zu verlassen. Emissionsanzeigeeinstellungen 1. Drücken Sie die Taste (FUNC), um das Setup-Menü aufzurufen, aktivieren Sie das erweiterte Menü. 2. Rufen Sie mit drehen (SELECT) den Setup-Menüpunkt Nr. 061 (MTR ARX SEL) 3 auf. Drehen (DIAL), um eine externe Instrumentenanzeige auszuwählen: -PWR: Sendeleistungsanzeige -ALC: Automatische Pegelregelungsspannungsanzeige -MOD: Modulationspegelanzeige -SWR: SWR-Anzeige -VLT: Versorgungsspannung anzeigen -N / A: blank -OFF: Schalten Sie das Messgerät aus. Die Kalibrierungsmethode ist wie folgt 1. Drücken Sie die Taste (FUNC), um das Setup-Menü aufzurufen, aktivieren Sie das erweiterte Menü. 2. Drehen (SELECT), um den Setup-Menüpunkt Nr. 060 (MTR ARX SEL) aufzurufen. 3. drehen (DIAL), um FS. 4 auszuwählen. mit einem kleinen Schlitzschraubendreher zum Einstellen des Kalibrierungseinstelllochs hinten, so dass der Header-Zeiger auf den vollen Skalenbereich 5. Die Kalibrierung ist abgeschlossen Wenn Sie das Menü 60, 61 nicht finden können, ist dieses Menü mit zwei Funkgeräten versteckt. Drücken Sie lange die Taste F, um die Menüeinstellungen zu öffnen, das 1. Menü auf ON zu stellen, drücken Sie die Taste F, um den Ausgang zu öffnen und das versteckte Menü zu speichern. Hinweis: Das Instrument wurde kalibriert, schließt jedoch nicht aus, dass die Stöße zu einem statischen Zeiger führen, der nicht Null ist. In diesem Fall kann das Instrument an der maskenseitigen Selbstnullierungsschraube eingestellt werden, die schwarz erscheinen.
