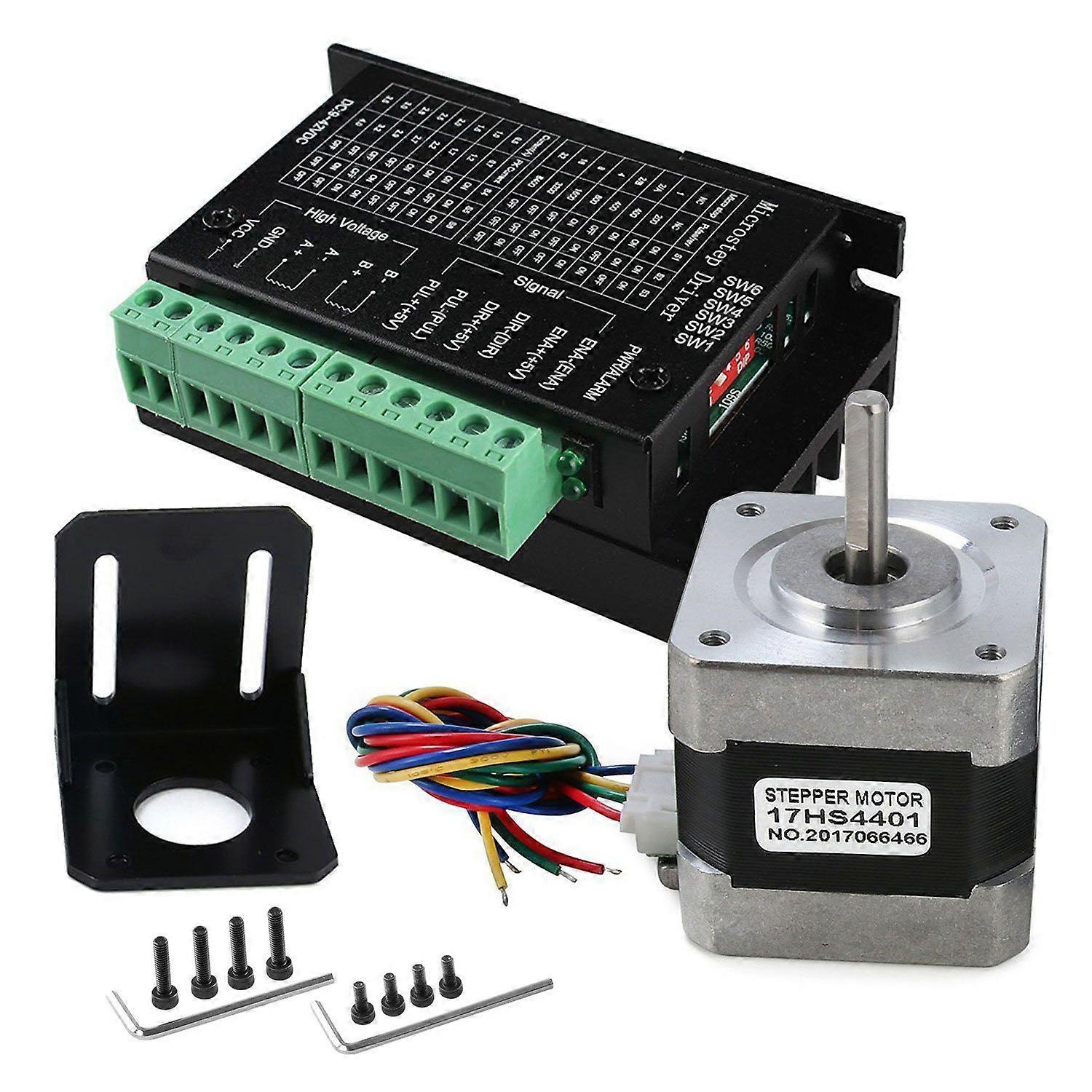

Motortreiber: 9V-42V DC-Netzteil, bipolarer Konstantphasenflussantrieb der H-Brücke. Der maximale 4,0 A der acht Arten von Ausgangsstrom. Motortreiber: Energiesparende halbautomatische Stromsperrfunktion, eingebauter Temperaturschutz und Überstromschutz. Die größten 32 Unterteilungen der 6 Modelle sind optional. Schrittmotor: 40Ncm Haltemoment; Nennstrom 1,7 A und Widerstand 1,5 Ohm; 1.8 . Schrittwinkel; Bipolar 4-Leiter. Tipps: Bitte stellen Sie sicher, dass der Motor an einen Konstantstrom- oder Chopper-Antriebsregler angeschlossen ist, bevor Sie den Motor testen. Wenn Sie den Motor direkt an eine Stromversorgung anschließen, wird der Motor. Nur das Taktimpulssignal kann ein zweiphasiger bipolarer Schrittmotor sein, um vibrationsarme und hocheffiziente Arbeit zu erreichen. TB6600 Schrittmotor-Treiber: Bipolarer Einzelchip-Sinus-Mikroschrittmotortreiber. Neuer BiCD 0,13 nm Prozess. Bis zu 42V. 5 Unterteilungsmodus (1/1,1/2,1/4,1/8,1/16,1/32). Ausgangsstrom: IOUT = 4,0 A (in 100 ms). Nennleistung: IOUT=3,5 A Widerstand(a+)=0,4 Alarmausgangs-Pin-Strom: Ialert = 1mA Überwachungsausgangspin (MO): Imo = 1 mA Durchbrechen Sie die traditionelle, einzelne Stromversorgung. Eingebaute Überhitzungsschutzschaltung (TSD). Unterspannungsschutz, eingebaute (UVLO) Schaltung. Eingebaute Überstromerkennung (ISD), Schaltung. Kann den 2-Phasen-Schrittmotor vorwärts und rückwärts drehen, mit 1-2, W1, -2,2W1, -2,4W1, -2-Phasen-Erregermodus. Nema 17 Schrittmotor: Motortyp: Bipolarer Schrittmacher Phasenwiderstand: 1,5 Ohm Phaseninduktivität: 2,8 mH Rastmoment: 2,2 N.cm Rotorträgheit: 54 g.cm2 Haltemoment: 40N.cm Schrittwinkel:1,8 Motorgewicht: 280g Schrittwinkelgenauigkeit: + -5% (Vollschritt, nicht Last) Widerstandsgenauigkeit: + -10% Induktivitätsgenauigkeit: + -20% Temperaturanstieg: 80 Grad max. (Nennstrom, 2 Phasen ein) Umgebungstemperatur: -20°-+50° Isolationswiderstand: 100M Min, 500VDC Isolationsstärke: 500VAC für eine Minute Verbindung: Rot (A +), Grün (A-), Gelb (B +), Blau (B-) Farbe:Schwarz+Silber Material: ABS + Metall Packungsinhalt: 1 * TB6600 Motortreiber 1 * Nema 17 Motor 1 * Montagehalterung 4 * Schrauben 4 * M3 Schrauben 2 * Innerer Sechskantschlüssel Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Licht und unterschiedliche Displays können dazu führen, dass die Farbe des Elements auf dem Bild etwas von der Realität abweicht. Der zulässige Messfehler beträgt +/- 1-3cm.
