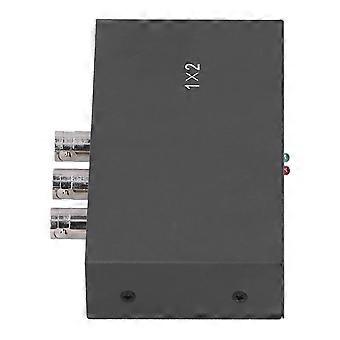

1. Der SDI-Splitter unterstützt die Videoformate Standard Definition‑SDI (270 Mbit/s), HD‑SDI (1,485 Gbit/s) und Full HD 3G‑SDI (2,97 Gbit/s), um eine 1:2-Wege-SDI-Videoausgabe zu gewährleisten. 2. Integrierter Equalizer, Taktwiederherstellung und Kabeltreiber, unterstützen die maximale Kabellänge (Belden‑1694A). Beispiele für SDI-Kabelein- und -ausgang: Standard Definition unterstützt 400 m, HD unterstützt 200 m, 3G unterstützt 100 m (dies ist ein theoretischer Wert, die tatsächliche Situation hängt von der Kabelqualität ab). 3. Integrierte Weitspannung, unterstützt DC 5 V‑36 V-Eingang (maximale Leistung 2 W), sehr gut für dieses Projekt geeignet. 4. Plug-and-Play, kann verschiedene SDI-Signale automatisch erkennen. Wenn ein gültiger SDI-Signaleingang erkannt wird, leuchtet die LED grün, andernfalls leuchtet sie nicht. 5. Hergestellt aus hochwertigen Metallmaterialien, verschleißfest, hochtemperaturbeständig und langlebig. Artikeltyp: SDI-Splitter Material: Metall Farbe: Schwarz Anwendungsbereich: DC 5V-12V Stromverbrauch der gesamten Maschine: <2W Durchmesser der Stromöffnung: Ca. 2,1 mm SDI-Ausgangsschnittstelle: BNC SDI x 2 SDI-Standardkompatibel: SMPTE 424M, SMPTE 292M und SMPTE 259M-C SDI-Signalformat: Standard Definition-SDI, HD-SDI, 3G-SDI Unterstützte SDI-Rate: 143–2970 MB/s SDI-Impedanz: 75 Ω 480i bei 60 Hz/576i bei 50 Hz/720 bei 50 Hz/720P bei 60 Hz/1080i bei 50 Hz/1080i bei 60 Hz/1080P bei 24 bei 25 bei 30 bei 50 bei 60 Hz/ SDI-Ausgangsauflösung: 480i bei 60 Hz/576i bei 50 Hz/720P bei 50 Hz/720P bei 60 Hz/1080i bei 50 Hz/1080i bei 60 Hz/1080p bei 24 bei 25 bei 30 bei 50 bei 60 Hz SDI-Signalausgangsamplitude: 800 mVp-p Anwendung: Befolgen Sie die folgenden Schritte: 3. Schalten Sie den Host ein, und das Gerät nimmt den Betrieb auf. SDI-Signalausgang (z. B. zum Anschluss von SDI-Kameras, Displays usw.) Rote Betriebsanzeige-LED Grüne SDI-Signalausgangsanzeige-LED Grüne SDI-Signalausgangsanzeige-LED Rote Betriebsanzeige-LED 1 x SDI-Splitter 1 x Netzteil 1 x Handbuch
