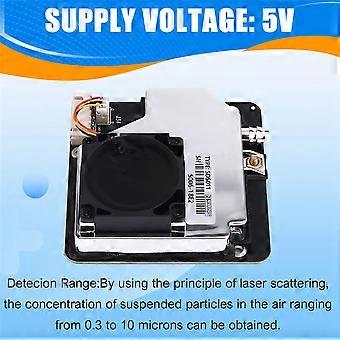

Dieses Produkt unterstützt eine Versorgungsspannung von 5 V und ein TTL-Ausgangssignal. Bei einer Spannung über 5 V besteht die Gefahr von Durchbrennen. Bitte beachten Sie! Messbereich: Mithilfe des Laserstreuungsprinzips kann die Konzentration von Schwebepartikeln in der Luft im Bereich von 0,3 bis 10 Mikrometern ermittelt werden. Messung und Ausgabe von PM2,5 und PM10 Bereich: 0,0–999,9 Mikrogramm pro Kubikmeter Versorgungsspannung: 5 V Maximaler Betriebsstrom: 100 mA Ruhestrom: 2 mA Betriebstemperaturbereich: -20–50 °C Reaktionszeit: 1 Sekunde Serielle Datenausgabefrequenz: 1 Sekunde Partikeldurchmesserauflösung: 0,3 Mikrometer Relativer Fehler: 10 % Kommunikationsprotokoll: Serielles Kommunikationsprotokoll: 9600 8N1. (Geschwindigkeit 9600, Datenbit 8, Prüfbit keins, Stoppbit 1) Kommunikationszyklus der seriellen Schnittstelle: 1 + 0,5 Sekunden Datenrahmen (10 Bytes): Nachrichtenkopf + Befehlsnummer + Daten (6 Bytes) + Prüfsumme + Nachrichtenende Byte Nummer Name Bemerkungen 0 Nachrichtenkopf AA Befehlsnummer C0 2 Daten 1 PM2.5 Low-Byte 3 Daten 2 PM2.5 High-Byte 4 Daten 3 PM10 Low-Byte 5 Daten 4 PM10 High-Byte 6 Daten 5 0 (Reserviert) 7 Daten 6 0 (Reserviert) 8 Prüfsumme Prüfsumme 9 Nachrichtenende AB PM10-Dateninhalt: PM10 (/m)=((PM10 High 256)+PM10 Low-Byte)/10 1. Installieren Sie zuerst die USB-zu-TTL-Treibersoftware. 2. USB-zu-TTL-Serielles Kabel, PM2.5-Sensor anschließen, Computer anschließen. 3. Öffnen Sie nach dem Einschalten die Software zur Debug-Assistentenfunktion für serielle Schnittstellen, wählen Sie die serielle Schnittstelle für das USB-zu-TTL-Kabel aus und verwenden Sie eine Baudrate von 9600. Farbe: wie abgebildet Material: Kunststoff Lieferumfang: 1 x Partikelsensor Nur der oben genannte Lieferumfang, weitere Produkte sind nicht enthalten. Hinweis: Lichtreflexionen und unterschiedliche Displays können dazu führen, dass die Farbe des abgebildeten Artikels leicht vom tatsächlichen Produkt abweicht. Die zulässige Messabweichung beträgt +/- 1–3 cm.
