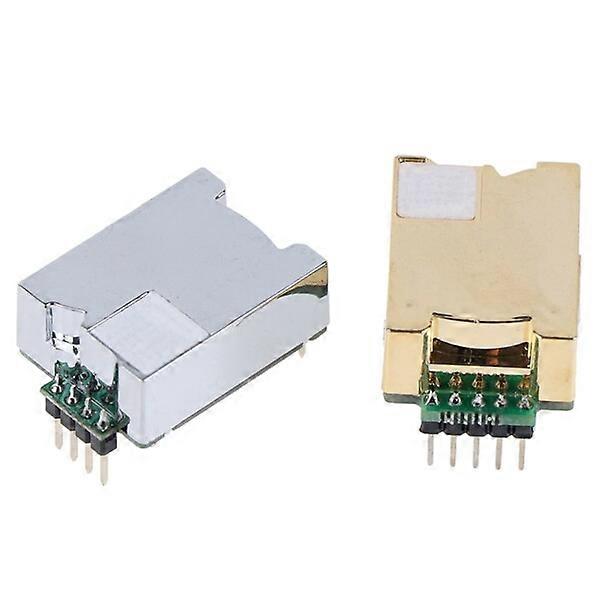

Der Kohlendioxid-Gassensor MHZ19C, der auch als Sensor bezeichnet wird, ist ein intelligenter Allzwecksensor, der das Prinzip des nicht-dispersiven Infrarots (NDIR) verwendet, um das Vorhandensein von CO2 in der Luft zu erkennen. Verfügt über eine integrierte Temperaturkompensation und bietet seriellen Ausgang und PWM-Ausgang für eine einfache Bedienung. Dieser Hochleistungssensor kombiniert ausgereifte Infrarot-Absorptionsgasdetektionstechnologie mit einem ausgeklügelten Optik- und Schaltungsdesign. Produktparameter: Detektionsgas: Kohlendioxid Versorgungsspannung: DC 5,0 ± 0,1 V Durchschnittlicher Strom: <40mA (5V Stromversorgung) Spitzenstrom: 125mA (5V Stromversorgung) Schnittstellenpegel: 3,3 V (kompatibel mit 5 V) Messbereich: 400-5000PPM (optional) Ausgangssignal: Seriell (UART TTL-Pegel 3,3 V) Aufwärmzeit: 1 Minute Reaktionszeit: T90 < 120s Arbeitstemperatur: -10-50 Grad Celsius Arbeitsfeuchtigkeit: 0-95% RH (nicht kondensierend) Pin-Beschreibung: Vin: Einschaltung GND: Netzteil GND PWM: PWM HD: HD-Nullkalibrierung (niedriger Pegel ist länger als 7 Sekunden wirksam) Rx: UART RXD TTL-Pegel Dateneingabe Tx: UART TXD TTL-Pegel-Datenausgabe Ausgabe-Methode: PWM-Ausgang Messbereich: 400-2000ppm CO2-Konzentrationsleistung: 400-2000 ppm Periode: 1004ms ± 5 High-Level-Ausgang zu Beginn des Zyklus: ~2ms (theoretischer Wert) Zentrale Periode: 1000 ms ± 5 Low-Level-Ausgang am Ende der Periode: ~2ms (theoretischer Wert) Berechnungsformel für die Ermittlung des aktuellen CO2-Konzentrationswertes mit PWM: cppm = 2000X (TH - 2ms) / (TH + TL - 4ms) Cppm: CO2-Konzentrationswert, berechnet mit der Einheit ppm TH: Die Zeit, in der der Ausgang in einem Ausgabezyklus einen hohen Pegel aufweist TL: Die Zeit, zu der der Ausgang in einem Ausgangszyklus einen niedrigen Pegel hat
