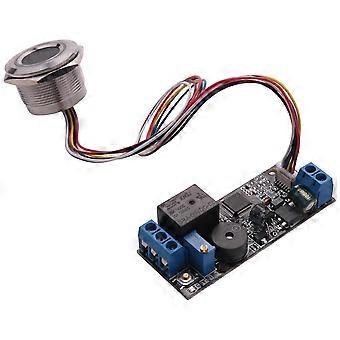

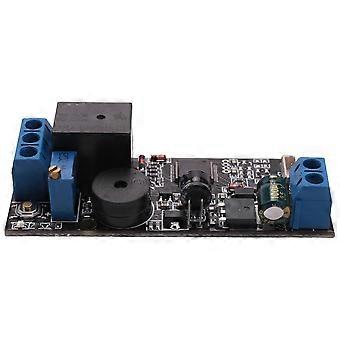

Das Fingerabdruckmodul wird durch Fingerinduktion aktiviert; Die Relaiszeit kann durch Drehen des Knopfes eingestellt werden; Das Registrieren von Fingerabdrücken ist sehr einfach, drücken Sie einfach die SET-Taste, um Fingerabdrücke zu registrieren. Das Produkt ist kompakt und einfach zu installieren; Kann bis zu 120 Fingerabdrücke speichern K202 ist für einen geringen Stromverbrauch ausgelegt, die Stromversorgung ist DC10-24V, die Relaiszeit kann durch Drehen der Taste eingestellt werden, die Relaiszeit: 0,5-13 Sekunden. Steuerplatine 1. SET-Taste: Drücken Sie kurz die SET-Taste, die blaue Kontrollleuchte blinkt schnell, das System wechselt in den Registrierungsstatus, legen Sie Ihren Finger in den Fingerabdruckerfassungsbereich, die Fingerabdruckregistrierung ist erfolgreich, wenn Sie Musik hören. Wenn sich das System im Registrierungsstatus befindet, können Sie Fingerabdrücke kontinuierlich registrieren. Wenn Sie keine Fingerabdrücke hinzufügen müssen, warten Sie bitte einige Sekunden. 2. Kehren Sie zur Werkseinstellung zurück: Drücken Sie die SET-Taste und hören Sie einen langen "Di"-Piepton und Musik, die anzeigt, dass der Initialisierungsvorgang erfolgreich war. 3. Stellen Sie die Relaiszeit ein: Drehen Sie K2, um die Schließzeit des Relais auf 0,5 bis 13 Sekunden einzustellen. Das Relais ist ein Kontaktausgang, ein Schaltsignal und kein Spannungsausgang;4. Verwendung: Drücken Sie den Finger, das Relais schließt nach dem Fingerabdruck und die Schließzeit wird durch K2 bestimmt. Technische Parameter: P1: Stromversorgung: DC10-24V Ausgang: Relais (max. Strom: 10A) Standby-Strom: 15uA Fingerabdruck-Kapazität: 120 P2: MX 6-poliges Fingerabdruckmodul mit 1,0 mm Rastermaß (kann an R502, R502-A, R503 angeschlossen werden) P3: MX 6-poliges Fingerabdruckmodul mit 1,25 mm Rastermaß (kann an R300, R301T, R303, R303T, R305, R306, R307, R501 angeschlossen werden) Farbe: Silber + Schwarz Material: Aluminium + PCB Größe: 64,4 * 25,4 mm Packungsinhalt: 1 * K202 Fingerabdruck-Steuerplatine 1 * R503 Fingerabdruck-Modul Anmerkung: 1. Im Standby-Zustand sind alle Indikatoren ausgeschaltet und im Betriebszustand leuchten die Indikatoren. 2. Jeder Fingerabdruck kann im Werkszustand verwendet werden, aber diese Funktion ist ungültig, nachdem der Fingerabdruck registriert wurde. K202 kann mit R300, R301T, R303, R303T, R305, R306, R307, R501, R502, R502-A, R502-AW, R503 Fingerprint-Modulen verwendet werden Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Licht und unterschiedliche Displays können dazu führen, dass die Farbe des Artikels auf dem Bild etwas von der des Originals abweicht. Der zulässige Messfehler beträgt +/- 1-3 cm.
