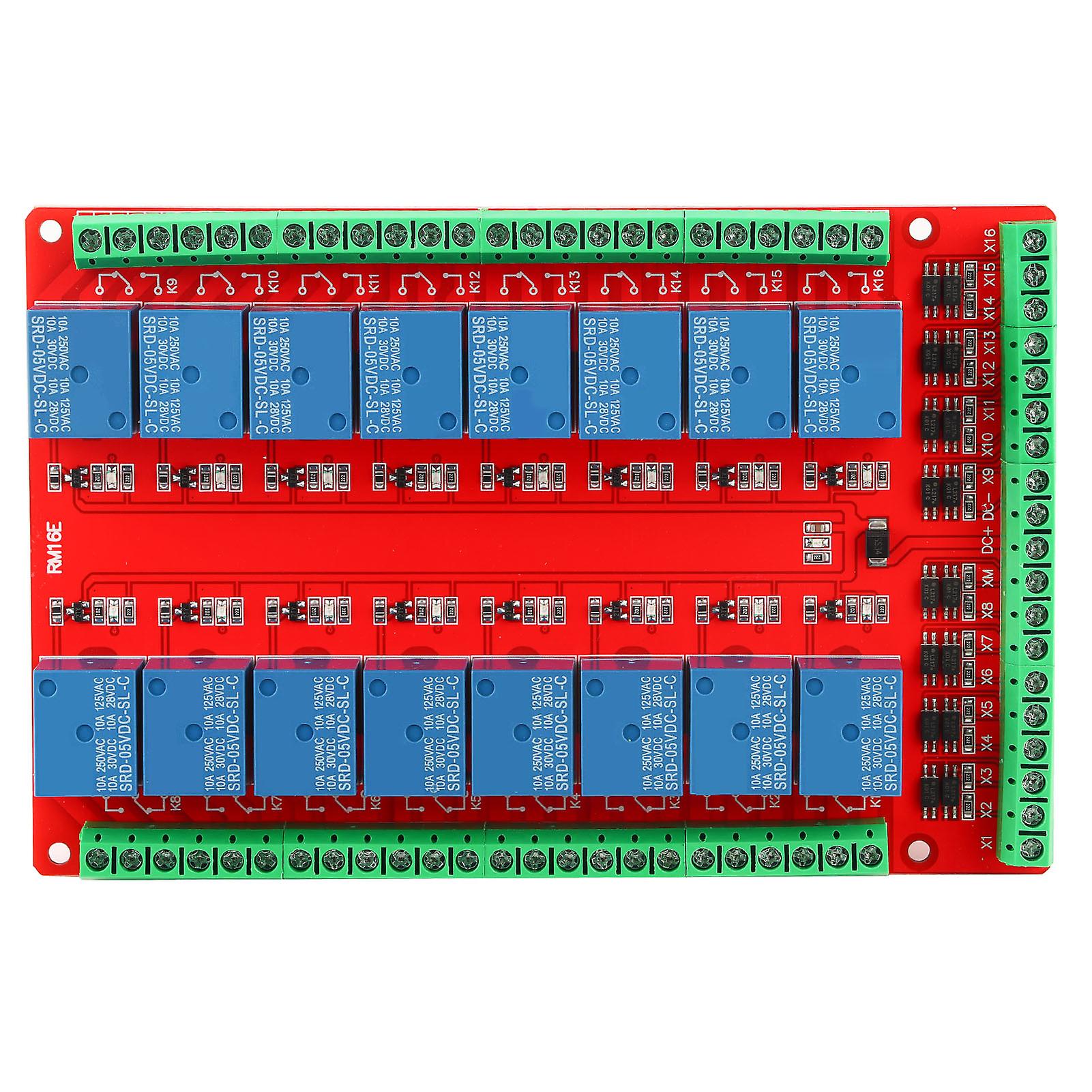

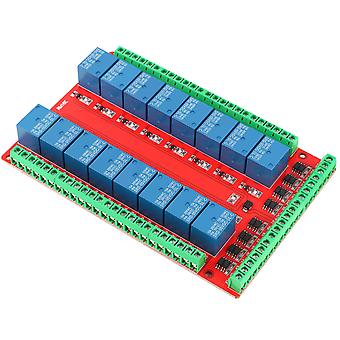

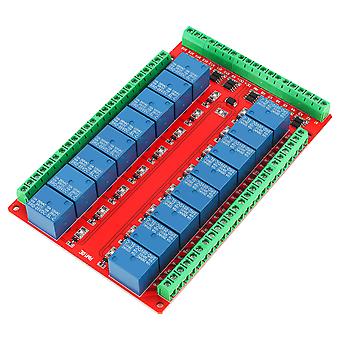

Funktionen 1 、 Mit Umkehrverbindungsfunktion für die Stromversorgung, um eine Beschädigung des Moduls zu verhindern. 2 、 Das Modul verwendet ein echtes hochwertiges Relais mit einer Nennlast der normalerweise offenen Schnittstelle: AC / 10 A, DC 30 V / 10 A. 3 、 Mit einem kleinen isolierten Zwei-Wege-Optokoppler mit starker Entstörungsfähigkeit und stabiler Leistung; Der Auslösestrom beträgt nur 5mA. 4 、 Benutzer können die Steuerebene des Relais auswählen, die ein Einzug auf hohem Niveau oder ein Einzug auf niedrigem Niveau sein kann. 5 、 Das Modul verfügt über einen eingebauten Endwiderstand. Die Plus- und Minuspolsteuerung des Netzteils kann direkt verwendet werden, oder über den I/O-Port des Single-Chips gesteuert werden. Spezifikation Das 16-Kanal-Relaismodul vom Isolationstyp kann zwischen Signalauslösung auf hohem oder niedrigem Pegel wählen und benötigt nur 5 mA Strom, um das Relais mit einer Steuerfähigkeit von 10 A zum Einziehen anzusteuern. Das Modul verfügt über ein echtes hochwertiges Leistungsrelais, einen hochwertigen Optokoppler mit kleinem Gehäuse, eine Hochleistungstriode mit hoher Durchschlagsfestigkeit, eine rote und blaue Signalanzeige, eine doppelseitige Leiterplatte in Militärqualität und kann mit angemessenem Layout und stabiler Leistung in einer Vielzahl von Leistungssteuerungen weit verbreitet sein. Funktionen: 1. Mit der Funktion zum Umkehren der Stromversorgung, um eine Beschädigung des Moduls zu verhindern. 3. Verwendung eines kleinen isolierten Zweiwege-Optokopplers mit starker Entstörungsfähigkeit und stabiler Leistung; Der Auslösestrom beträgt nur 5mA. 4. Benutzer können die Steuerebene des Relais auswählen, die ein Einzug auf hohem Niveau oder ein Einzug auf niedrigem Niveau sein kann. 5. Das Modul verfügt über einen eingebauten Endwiderstand. Die Plus- und Minuspolsteuerung des Netzteils kann direkt verwendet werden, oder über den I/O-Port des Single-Chips gesteuert werden. 6. Betriebsanzeige (rot), Statusanzeige des Relais (blau) 7. Benutzerfreundliches Schnittstellendesign, alle Schnittstellen können direkt über die Verdrahtungsklemmen angeschlossen werden, sehr praktisch. 8. Entworfen mit 4 festen 3-mm-Bolzenlöchern für eine einfache Montage. Spezifikation: Auslösestrom: 5mA Durchmesser des Befestigungslochs: 3mm Modulgröße (L * B * H): 15,3 * 10 * 2,0 cm / 6,0 * 3,9 * 0,8 Zoll Paketgewicht: Ca. 246 g / 8,7 oz Schnittstelle des Moduls: Die Steuerschnittstellen der Module verfügen über 16 Verdrahtungsklemmen. 2. DC-: Anschluss an DC-Stromversorgung - 3. XM: Gemeinsamer Anschluss des optoelektronischen Isolationschips Bei Verwendung einer High-Level-Steuerung: Diese Schnittstelle sollte an den Minuspol des Netzteils der Steuerplatine angeschlossen werden. Bei Verwendung einer Low-Level-Steuerung: Diese Schnittstelle sollte an den Pluspol des Netzteils der Steuerplatine angeschlossen werden. 4. X1-X16: Relais-Steuerschnittstelle Die Schnittstellen für den Relaisausgang verfügen über 48 Verdrahtungsklemmen. 1. NO1-NO16: Schließeroffene Schnittstellen der Relais 2, COM1-COM16: Gemeinsame Schnittstelle der Relais 3. NC1-NC16: Öffner Schnittstellen der Relais Paketliste: 1 * 16-Kanal-Relaismodul Paketliste
