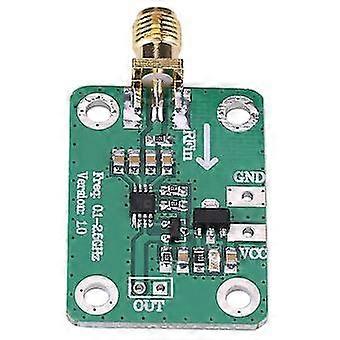

Beschreibungen: Dieser HF-Leistungsmesser wird zur Erkennung der HF-Signalleistung im Erfassungsfrequenzbereich von 0,1 --- 2,4 GHz verwendet und kann die Leistung eines Hochfrequenzsignals von -72 dBm bis -2 dBm und das HF-Signal in einen Gleichspannungsausgang erfassen. Kann weit verbreitet in der HF-Signalerkennung, Signalleistungsmessung und Erkennung der Umgebungsfeldstärke eingesetzt werden. Funktionen: Das Produkt wird zur Erkennung der HF-Signalleistung im Erfassungsfrequenzbereich von 0,1 --- 2,4 GHz verwendet und kann die Leistung eines Hochfrequenzsignals von -72 dBm bis -2 dBm erkennen, das HF-Signal in einen Gleichspannungsausgang. Je größer die Amplitude oder Leistung des HF-Signals ist, desto höher ist die Ausgangsspannung, die Ausgangsspannung ist proportional zum Logarithmus der Amplitude des Eingangssignals, wodurch der Dynamikbereich des erkannten Signals um den Bereich von 70 dB erweitert wird. Kann weit verbreitet in der HF-Signalerkennung, Signalleistungsmessung und Erkennung der Umgebungsfeldstärke eingesetzt werden. Kann auch als Teil der automatischen Verstärkungsregelung und der automatischen Pegelregelung verwendet werden. Der HF-Leistungsmesser hat eine sehr gute Empfindlichkeit. Leistungsbeschreibung: Arbeitsfrequenz: 0,1-2,5 (GHz) Messleistung: -72- (- 2dBm) Ausgangsspannung: 0,5 - 1,65 V Erfassungsflanke: 18mV/dBm (typischer Wert) Eingangsimpedanz: 50 Versorgungsspannung: 7-15V Größe: wie das Bild Gewicht: 7g Prüfkurve: Verwendung: Die HF-Eingangsschnittstelle ist eine SMA-Buchse, und das Erkennungsausgangsende ist OUT. VCC ist ein DC-Netzteil Lieferinhalt: 1 x HF-Leistungsmesser
