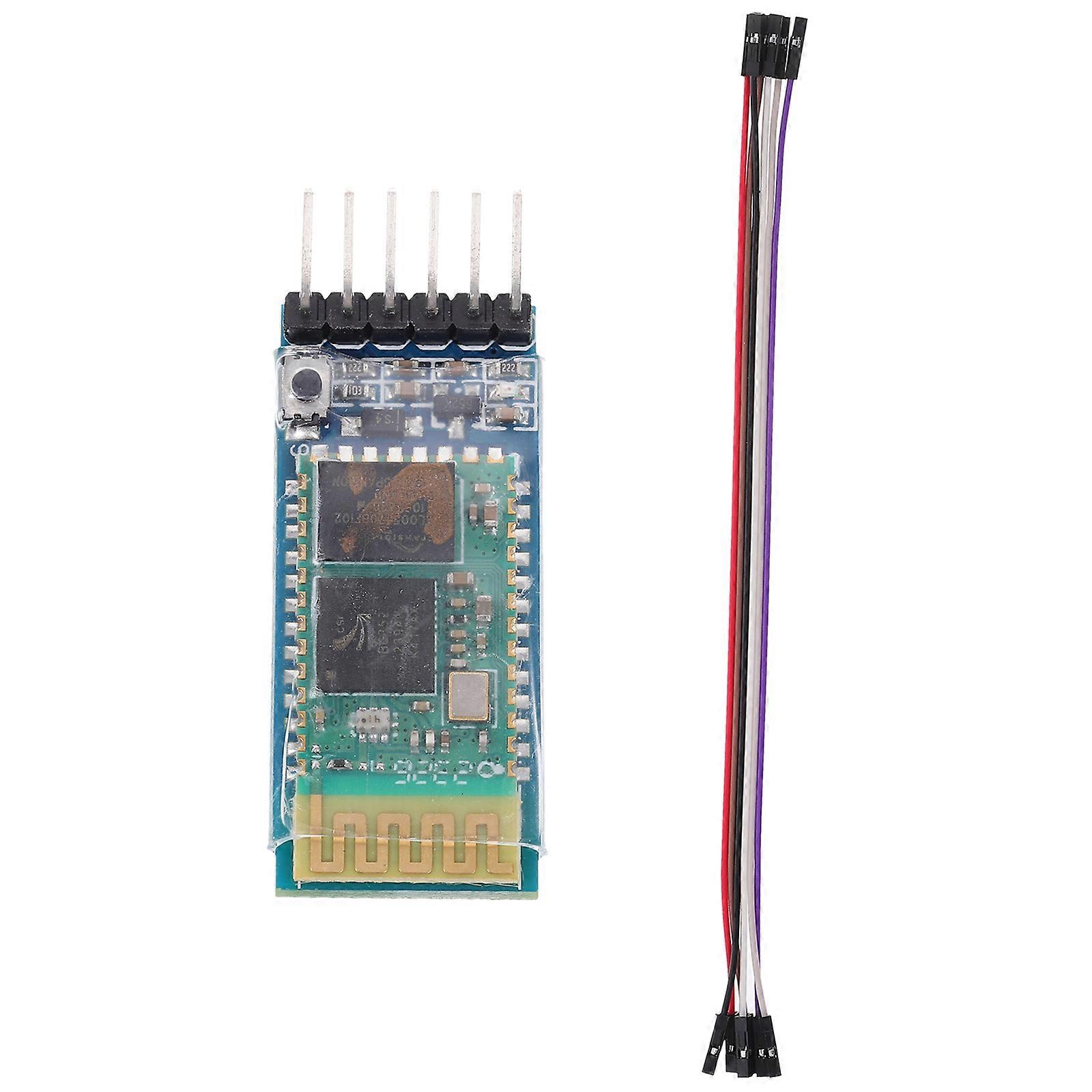

BeschreibungModul HC-05 Master und Slave zwei in einem Modul, Computer und Adapter, PDA, nahtlose Verbindung, verwendet für GPS-Navigationssystem, Wasser- und Strom-Gaszählerablesungssystem. MerkmalGröße: 4,30 x 1,60 x 0,50 cm / 1,69 x 0,63 x 0,20 Zoll Hinweis: Zubehör in zufälliger Farbe - Eingangsspannung: 3,6 V - 6 V, 7 V verhindern über.- Stromversorgung Anti-Reverse, Reverse-Modul funktioniert nicht.führt zu 6 Pin: EN / VCC / GND / / TXD / STATE (Status führt zum Fuß, ist nicht mit dem Ausgang Low verbunden, Ausgang hoch nach dem Anschluss).- Statusanzeige, LED-Blitz bedeutet keine Verbindung; Langsames Blinken der LED zeigt den AT-Modus an.- Integrierter 3,3-V-Reglerchip, die Eingangsspannung DC 3,6 V-6 V; Im ungekoppelten Zustand beträgt der Strom ca. 30 mA (da die LED blinkt, der aktuelle Änderungszustand); Nachdem die Kopplung erfolgreich ist, beträgt der Strom ca. 10mA.- Pegelschnittstelle 3,3V, Sie können eine Vielzahl von Mikrocontrollern direkt anschließen ( / 51 / AVR / PIC / ARM / MSP430 usw.), 5V Mikrocontroller können auch direkt angeschlossen werden. Direkt an die serielle Schnittstelle des Mikrocontrollers angeschlossen, können Sie nicht durch den MAX232-Chip gehen!- Die effektive Übertragungsentfernung im offenen Bereich von 10 Metern, über 10 Meter sind möglich, garantieren jedoch nicht die Qualität der Verbindung.- Nachdem die Kopplung erfolgreich ist, kann sie als serielle Vollduplex-Schnittstelle verwendet werden. Sie müssen kein Protokoll kennen, unterstützen aber nur 8 Datenbits, 1 Stoppbit, kein Paritätskommunikationsformat. Dies ist das gebräuchlichste Kommunikationsformat, andere Formate werden nicht unterstützt!- Drücken Sie die Taste, um das Modul einzuschalten, um in den AT-Modus zu wechseln, Parameter einzustellen und Informationen abzufragen.- Sie können zwischen Master- und Slave-Modus über AT wechseln.- Die Standard-Baudrate des Moduls ist 9600, der Standard-Passkey ist 1234, der Standardname für den HC-05.- Schutz mit transparentem Schrumpfschlauch. Packliste: 1 * Modul, 6 * Set Kabel
