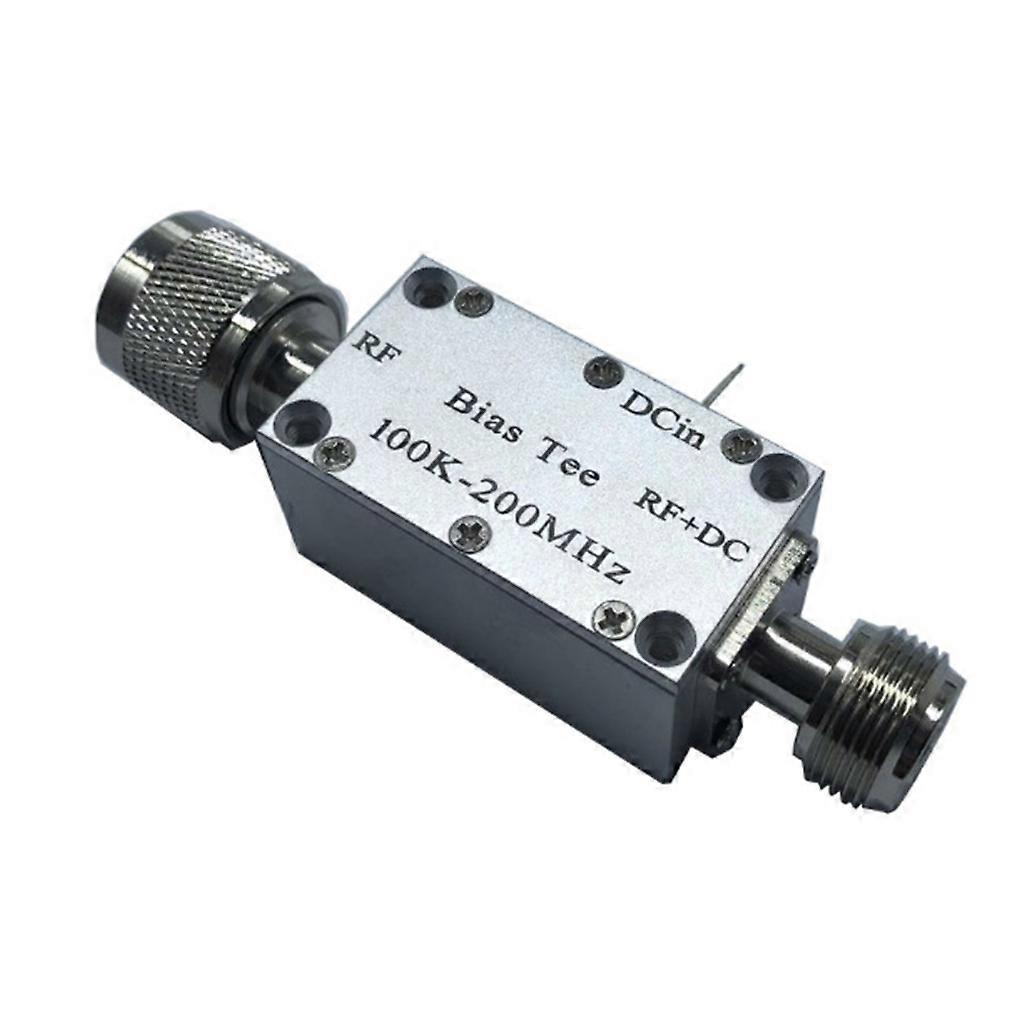

Funktionen: Verstärken Sie Ihr HF-Signal: Unser DC-Bias-T-Injektor trennt Ihr HF-Signal von der Gleichstromleistung und ermöglicht so ein klareres und stärkeres Signal. Hochwertiges Material: Unser Bias-T-Shirt-Injektor besteht aus strapazierfähigem Metall und ist so gebaut, dass er langlebig ist und den Strapazen des täglichen Gebrauchs standhält. Vielseitige Verwendung: Verwenden Sie unseren Bias-T-Injektor in einer Vielzahl von Umgebungen, einschließlich in Laboren, Werkstätten und sogar zu Hause. Genießen Sie eine bessere Signalqualität: Mit unserem leistungsstarken DC-Bias-T-Shirt-Injektor genießen Sie eine bessere Signalqualität und schnellere Datenübertragungsraten. Zweck: HF-Stromversorgung für aktive Antennen; Ausgangsisolierung von Breitbandverstärkern; Die Kommunikationsdaten werden über die HF-Klemme eingespeist. Leistungsbeschreibung: Größe: ca. 92 mm x 30 mm x 27 mm / 3,62 x 1,18 x 1,06 Zoll (einschließlich N-Steckergröße) Material: Metall Frequenzbereich: 100K-200MHz Einfügedämpfung: 0.05dB@1MHz 0.08dB@100MHz (Einzelheiten finden Sie in der tatsächlichen Messung der S11- und S21-Parameter-) Überprüfen Sie das Stehwellenverhältnis und die Übertragungsparameter Maximale Spannung: 50V Maximaler Strom: 1000mA HF-Stecker: N-Kopf (standardmäßig lieferbares Kondensatorende ist männlicher Kopf, Vorschubende ist weiblicher Kopf) Systemimpedanz: 50 Ohm Gewicht: 93g Methoden der Verdrahtung 1. DC -: Externes DC-Netzteil 2. RF: HF-Signalanschluss - (dieser Port kann nur HF-Signale übertragen) 3. RF+DC: RF DC Vorspannung (dieser Port kann HF- und DC-Vorspannung übertragen) 4. GND-Splitter: Gleichstrombetriebene gemeinsame Erdungsklemme 5. VCC durch Kernkondensator: der Stromversorgungsanschluss des Gleichstromnetzteils Anmerkung: 1. Bitte erlauben Sie 0-1 cm Fehler aufgrund der manuellen Messung. Bitte stellen Sie sicher, dass es Ihnen nichts ausmacht, bevor Sie eine Bestellung aufgeben. 2. Aufgrund des Unterschieds zwischen verschiedenen Monitoren spiegelt das Bild möglicherweise nicht die tatsächliche Farbe des Artikels wider. Vielen Dank! Das Paket beinhaltet: 1 STÜCK DC-BIAS-DC-Block
