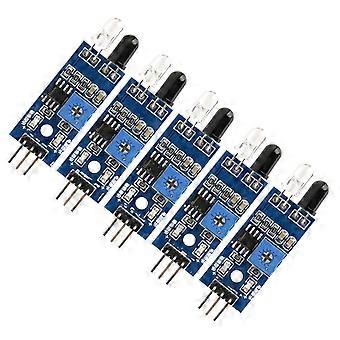

Beschreibung: Das Sensormodul ist an das Umgebungslicht anpassbar. Es verfügt über ein Paar Infrarot-Sende- und -Empfangsröhren. Die Senderöhre sendet eine bestimmte Frequenz IR aus, die bei der Erkennung von Hindernissen (reflektierende Oberfläche) reflektiert und von der Empfangsröhre empfangen wird. Nach der Verarbeitung mit der Komparatorschaltung leuchtet das grüne Licht und die Signalausgangsschnittstelle gibt ein digitales Signal aus (ein Signal mit niedrigem Spannungspegel). Der Erfassungsabstand kann mit dem Potentiometer eingestellt werden, effektiver Entfernungsbereich 2 ~ 60 cm, Arbeitsspannung 3,3 V bis 5 V. Funktionen: Der Erfassungsbereich des Sensors kann mit einem Potentiometer eingestellt werden, geringe Interferenzen, einfache Montage und Verwendung. Es kann weit verbreitet für die Hindernisvermeidung von Robotern, das Hindernisvermeidungsauto, das Fließband, die Verfolgung von Schwarz- und Weißlinien und viele andere Gelegenheiten verwendet werden. Wenn das Signalmodul Hindernisse vor sich erkennt, leuchtet die grüne Kontrollleuchte auf der Platine und gleichzeitig gibt der OUT-Port ein Signal mit niedrigem Pegel aus. Der Erfassungsabstand kann mit dem Potentiometer im Uhrzeigersinn eingestellt werden, um den Erfassungsabstand zu erhöhen. Gegen den Uhrzeigersinn, um den Erfassungsabstand zu verringern. Aktiver Infrarot-Reflexionssensor, so dass das Reflexionsvermögen und die Form des Ziels der Schlüssel zum Erfassungsbereich sind. Schwarze Farbe hat den minimalen Erfassungsbereich, Weiß hat den maximalen; Kleine Objekte haben einen kurzen Erfassungsbereich, große Objekte einen großen Erfassungsbereich. Der Ausgang des Sensormoduls kann direkt an den IO-Anschluss des Mikrocontrollers angeschlossen werden und kann auch ein 5-V-Relais direkt ansteuern. Der Komparator verwendet die LM393-Chips, stabile Leistung. Kann eine Stromversorgung von 3 bis 5 V DC verwenden. Beim Einschalten leuchtet die rote Betriebsanzeige. Entworfen mit 3 mm Schraubenlöchern für bequeme Fixierung und einfache Installation; Jedes Modul hat bereits den Schwellenwert eingestellt, um die Spannung mit dem Potentiometer zu vergleichen, also stellen Sie bitte das Potentiometer nicht willkürlich ein. Leistungsbeschreibung: Betriebsspannung: 3,3 ~ 5 V Erfassungsbereich: 2 ~ 30 cm Erfassungswinkel: 35 Verdrahtung: VCC-VCC; GND-GND; AUS-IO Größe: 4 * 1,5 cm / 1,5 * 0,6 Zoll Menge: 5 Stück Gewicht: 3 g (ca.) Modul-Schnittstelle: VCC: Externer Anschluss von 3,3 V-5 V Spannung (kann direkt an 5 V Mikrocontroller und 3,3 V Mikrocontroller angeschlossen werden) GND: Externer GND OUT: Digitaler Ausgang (0 und 1) Das Paket beinhaltet: 5 x Module
