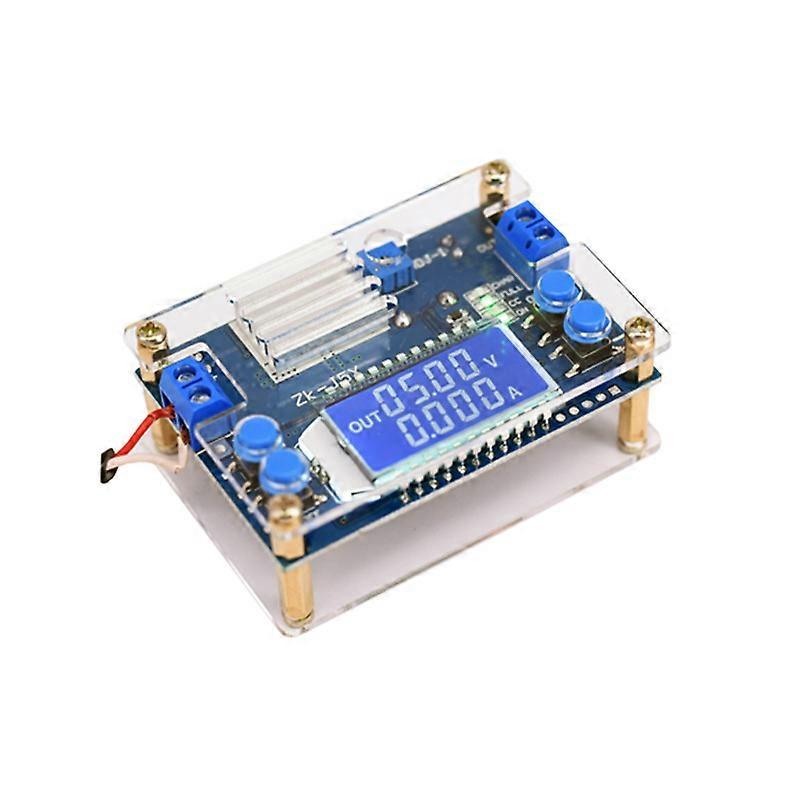

1. Produkthighlights 1.1. Plexiglasgehäuse, ansprechendes und großzügiges Design, angenehme Haptik. Die Ausgangsspannung lässt sich per Knopfdruck einstellen, sodass kein Messer benötigt wird. 1.2. Mit dem Knopf lässt sich der Ausgang ein- und ausschalten und die Standardeinstellung für den Ein- oder Ausschaltvorgang festlegen. 1.3. Das LCD zeigt Eingangs- und Ausgangsspannung, Ausgangsstrom und Ausgangsleistung an. 1.4. Verpolungsschutz am Eingang, Verpolung verhindert Verbrennungen. 1.5. Hoher Wirkungsgrad von über 93 %, hoher Strom, geringe Wärmeentwicklung, Ausgangsspannung von 1,2–32 V beliebig regelbar, Konstantstromwert von ca. 0–4,5 A einstellbar, geeignet für Büroanwendungen, Hochleistungs-LED-Konstantstromtreiber, Lithium-Batterie-Ladegeräte usw. 2. Produktparameter Eingangsspannung: 6,5–36 V (bei einer Eingangsspannung unter 6,5 V ist die Stromstärke ungenau, bei einer Eingangsspannung unter 5,5 V ist die LCD-Anzeige fehlerhaft) Ausgangsspannung: 1,2–32 V, Werkseinstellung: 5 V. Ausgangsstrom: Stabiler Betrieb bei 3,5 A über lange Zeit, kann bei verbesserter Wärmeableitung bis zu 4,5 A erreichen (einstellbarer Grenzstrom: ca. 4,2–4,5 A). Ausgangsleistung: Natürliche Wärmeableitung 50 W (weniger als 3,5 A), verbesserte Wärmeableitung 75 W. Spannungsanzeige: Auflösung 0,05 V, Bereich 1,2–32 V, Genauigkeit ca. 0,1 V (Genauigkeit erfordert sorgfältige Messung!) Stromanzeige: Auflösung 0,005 A, Bereich 0–4,5 A, Genauigkeit 0,05 A (Präzision für alle, die höchste Genauigkeit benötigen!) Umwandlungseffizienz: ca. 94 % Betriebsstrom: ca. 30 mA Verpolungsschutz: Ja Rückflussverhinderung am Ausgang: Nicht vorhanden (Wenn die Batterie geladen ist, schalten Sie zuerst das Modul ein und schließen Sie dann die Batterie an. Stellen Sie sicher, dass die Batteriespannung niedriger als die Ausgangsspannung ist. Wenn dies der Fall ist, Falls erforderlich, schließen Sie die Anti-Backup-Diode an den Pluspol des Ausgangsstrangs an. Kurzschlussschutz: Ja Abmessungen: Länge x Breite x Höhe: 70,5 x 48,4 x 28 mm Gewicht: 62 g 3. Funktionsbeschreibung 3.1. Auf der linken Seite des Moduls befinden sich zwei Tasten: IN/OUT und ON/OFF. Mit der IN/OUT-Taste schalten Sie die Eingangs- und Ausgangsspannungsanzeige um. Durch langes Drücken schalten Sie die Ausgangsstrom- und Ausgangsleistungsanzeige um. Mit der ON/OFF-Taste schalten Sie den Ausgang ein oder aus. Durch langes Drücken wird der nächste Standardausgangszustand eingestellt: EIN oder AUS. Auf der rechten Seite des Moduls befinden sich zwei Tasten: „+“ und „-“. Drücken Sie die „+“-Taste, um die Ausgangsspannung um 0,05 V zu erhöhen. Halten Sie die Taste gedrückt, um sie kontinuierlich zu erhöhen. Halten Sie die Taste erneut gedrückt, um die Ausgangsspannung kontinuierlich langsam um 0,1 V und 1 V zu erhöhen. Mit der Taste „-“ wird die Ausgangsspannung um 0,05 V reduziert. Durch langes Drücken wird die Spannung weiter reduziert, durch langes Drücken wird die Spannung schrittweise um 0,1 V und 1 V reduziert. 3.2. ADJ-I ist ein Potentiometer zur Stromeinstellung. Durch Drehen im Uhrzeigersinn kann der eingestellte Strom erhöht werden. Wenn der Laststrom den eingestellten Wert erreicht, wird der Konstantstromzustand aktiviert. Die CC-Konstantstromanzeige (rot) leuchtet auf. Die ON-Anzeige zeigt den Ausgangsstatus an. Sie leuchtet, wenn Spannung am Ausgang anliegt, andernfalls ist sie aus. Die CHAR-Anzeige zeigt den Ladezustand an. Sie leuchtet während des Ladevorgangs. Die FULL-Anzeige zeigt den Ladezustand an. Bei einem eingestellten Konstantstromwert von 2 A wird der Ladevorgang gestartet. Wenn der Strom 0,2 A oder weniger erreicht, leuchtet die FULL-Anzeige, die CHAR-Anzeige erlischt. 4. Anwendung 4.1. Verwendung als normales Abwärtsmodul mit Überstromschutz (1) Drücken Sie die Taste, um die gewünschte Ausgangsspannung einzustellen. (2) Drehen Sie zunächst das ADJ-I-Stromeinstellpotentiometer gegen den Uhrzeigersinn. Messen Sie dann den Ausgangskurzschlussstrom mit dem Multimeter im 10-A-Bereich (schließen Sie die beiden Messleitungen direkt an den Ausgang an). Stellen Sie das ADJ-I-Konstantstrompotentiometer im Uhrzeigersinn ein, bis der Ausgangsstrom den gewünschten Überstromschutzwert erreicht. (Beispiel: Zeigt das Multimeter einen Stromwert von 2 A an, kann der maximale Strom bei Verwendung des Moduls nur 2 A erreichen. Bei Erreichen von 2 A leuchtet die rote Konstantstromanzeige, andernfalls ist sie aus.) 4.2. Verwendung als Batterieladegerät Ein Modul ohne Konstantstromfunktion kann nicht zum Laden von Batterien verwendet werden. Aufgrund der großen Spannungsdifferenz zwischen Batterie und Ladegerät ist der Ladestrom bei entladener Batterie zu hoch und die Batterie wird beschädigt. Laden Sie die Batterie daher zu Beginn mit Konstantstrom. Sobald die Ladung einen bestimmten Wert erreicht hat, schaltet das Modul automatisch auf Konstantspannungsladung zurück. (1) Stellen Sie sicher, dass Sie die Erhaltungsladespannung und den Ladestrom des Akkus benötigen. (Bei einer Lithiumbatterie mit 3,7 V/2200 mAh beträgt die Erhaltungsladespannung 4,2 V, der maximale Ladestrom 1 C, also 2200 mA.) (2
