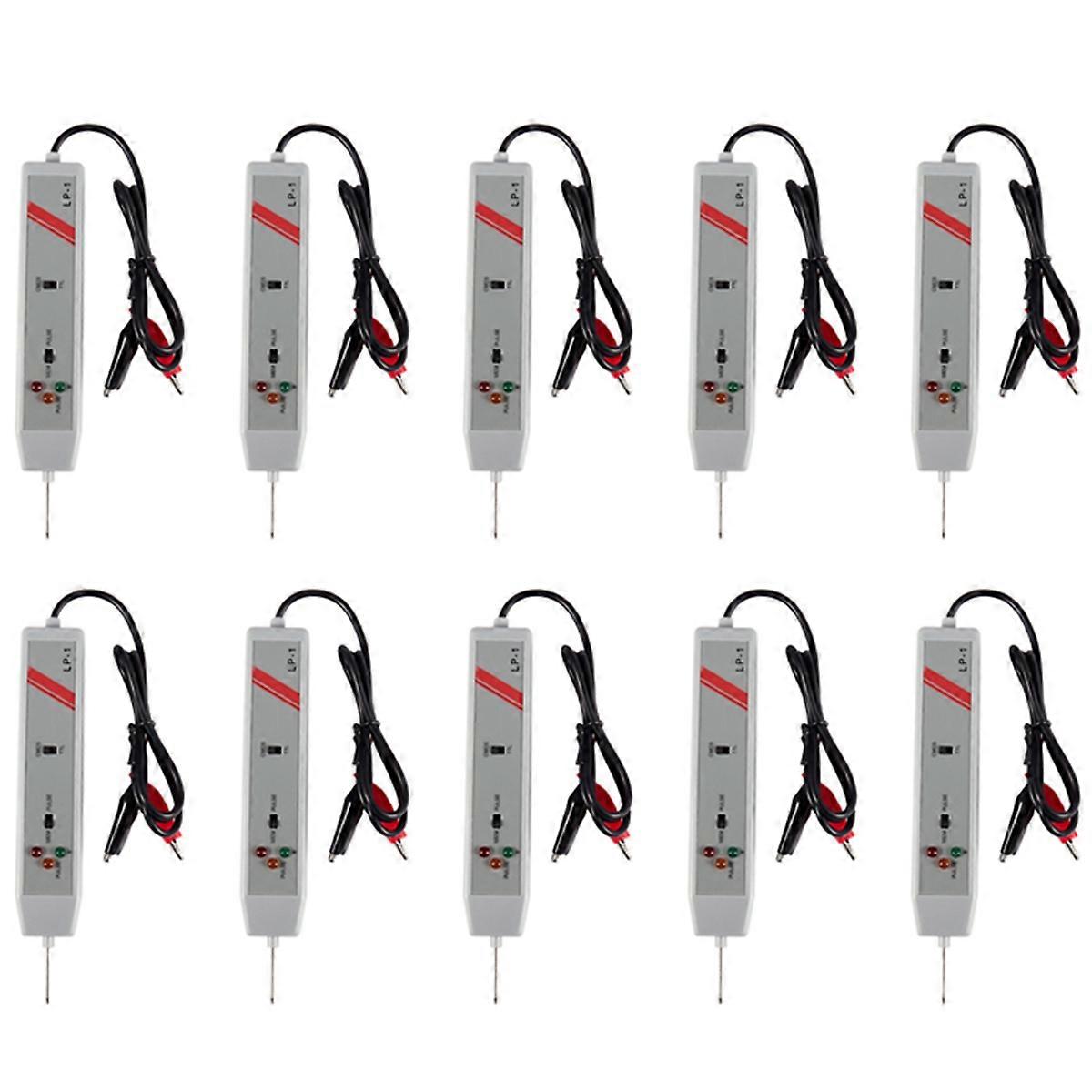

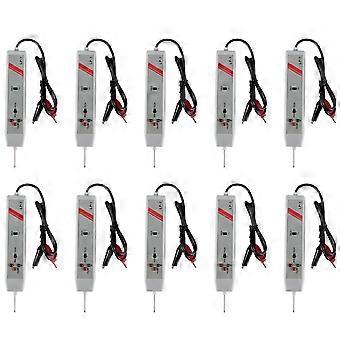

Handlich, schnell und einfach Für DTL, TTL und CMOS Hohes Frequenzverhalten Sofortige Anzeige Impuls-Memory-Funktion Wie benutzt man: 1. Verbinden Sie den ROTEN Clip mit der Klemme + und den SCHWARZEN Clip mit der Klemme - der Stromquelle des zu testenden Stromkreises. Die Versorgungsspannung sollte 18 V DC nicht überschreiten 2. Stellen Sie für TTL und DTL den oberen Select-Schalter auf die mit "TIL" gekennzeichnete Seite Stellen Sie bei CMOS den oberen Select-Schalter auf die mit "CMOS" gekennzeichnete Seite und berühren Sie den Sondenstift mit dem zu prüfenden Punkt. Die LEDs zeigen die Logikzustände an: A. ALLE LEDs AUS - Hohe Impedanz B. ROTE LED AN - Hoher Zustand (1) C. Grüne LED AN - niedriger Zustand (0) D. Orangefarbene LED EIN - Impuls 3. Um den Impuls oder den Pegelübergang zu ermitteln und zu speichern, stellen Sie zuerst den unteren Auswahlschalter auf die mit "PULSE" gekennzeichnete Seite. Berühren Sie den Sondenstift mit dem zu prüfenden Anschluss. Die LEDs zeigen den Grundzustand an. Stellen Sie dann den unteren Auswahlschalter auf die Seite mit der Markierung "", Die orangefarbene LED leuchtet, wenn ein Impuls oder Pegelübergang erkannt wird. Die Pulsrichtung, im Vergleich zum ursprünglichen Grundzustand, cabe bestimmt. Setzen Sie nach dem Gebrauch den Logiktastkopf zurück, indem Sie den unteren Auswahlschalter wieder auf die mit "PULSE" gekennzeichnete Seite stellen Farbe: grau Material: Kunststoff Größe: 14 x 3cm Packungsinhalt: 10 x Logik-Tastkopf Nur der oben genannte Packungsinhalt, andere Produkte sind nicht enthalten. Hinweis: Lichtreflexion und unterschiedliche Displays können dazu führen, dass die Farbe des Artikels auf dem Bild etwas von der Realität abweicht. Der zulässige Messfehler beträgt +/- 1-3 cm.
